Slik kobler du Victron-enhetene dine riktig

Skal du sette opp et Victron-basert energisystem og lurer på hvilke tilkoblinger du skal bruke? Med flere kommunikasjonsporter som VE.Direct, VE.Bus og VE.Can, kan det være utfordrende å vite hvilken som passer til ditt oppsett. Enten du installerer et off-grid solcelleanlegg eller skal koble sammen flere komponenter i et marint eller industrielt system, er riktig kommunikasjon mellom enhetene nøkkelen til stabil drift og maksimal ytelse. I denne guiden går vi gjennom forskjellene, bruksområdene og fordelene ved hver tilkoblingsport – slik at du enkelt kan ta det riktige valget fra start.

Slik fungerer Victron-tilkoblingene – VE.Direct, VE.Bus og VE.Can:

VE.Direct

VE.Direct-porten på Victron-produkter er en kommunikasjonsport designet for enkel og effektiv tilkobling av mindre Victron-enheter til andre systemkomponenter, som Victron GX-enheter (f.eks. Cerbo GX) eller en smarttelefon/PC for overvåking og konfigurering. Den brukes primært i små og mellomstore systemer hvor datakravene ikke er like omfattende som for VE.Bus eller VE.Can.

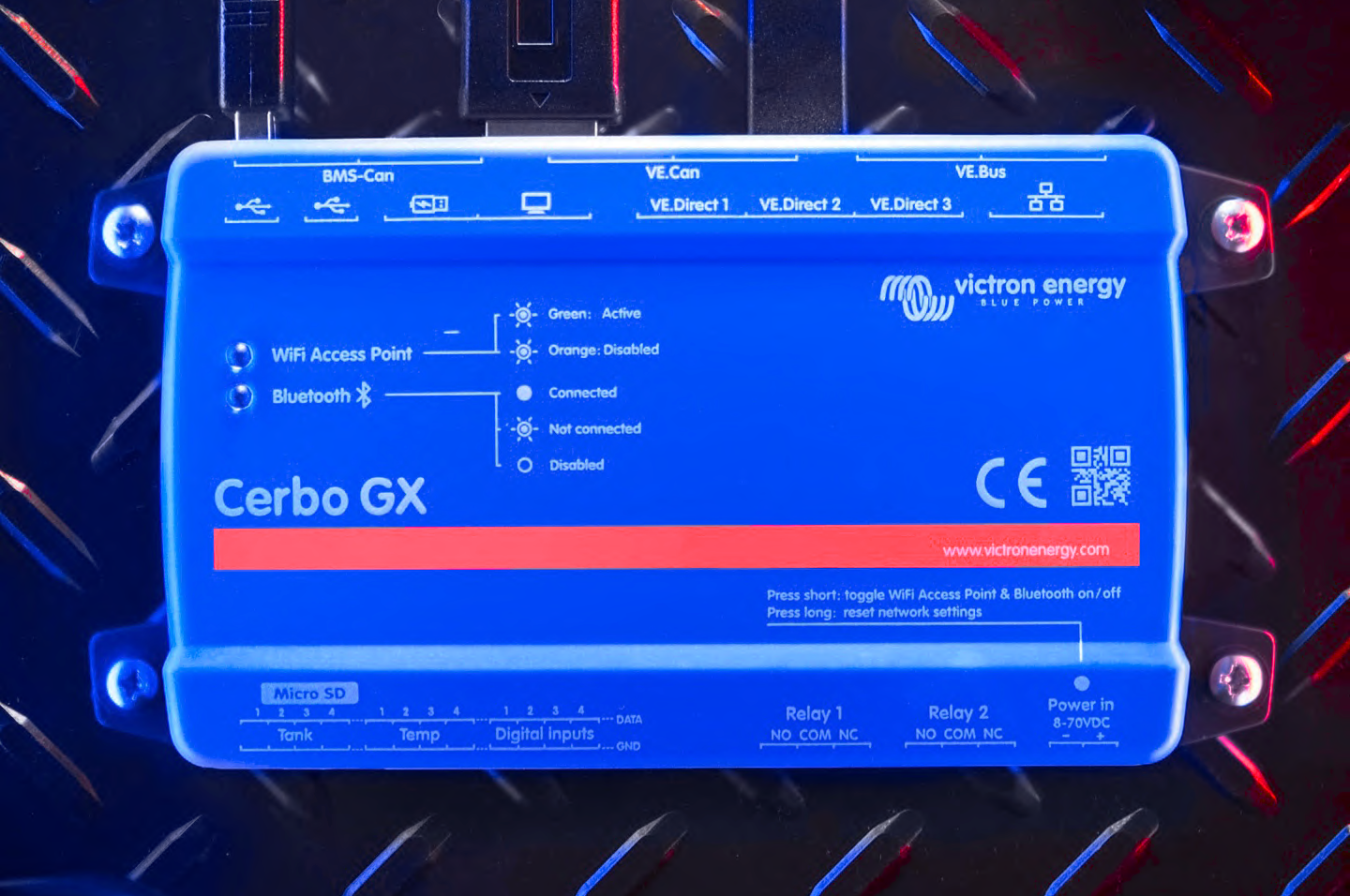

Victron Cerbo GX fungerer som hjernen i systemet og samler data fra enheter koblet via VE.Direct, VE.Bus og VE.Can, slik at du får full kontroll og sanntidsoversikt over energisystemet ditt.

Her er de viktigste funksjonene til VE.Direct - porten:

1. Overvåking
   VE.Direct-porten gjør det mulig å koble kompatible enheter, som batterimonitorer (f.eks. BMV-700-serien) eller MPPT-solcelleregulatorer, til Victron GX-enheter eller datamaskiner. Dette lar deg overvåke systemytelsen i sanntid via Victron VRM-portalen eller Victron-appen.
2. Konfigurasjon
   Gjennom VE.Direct-porten kan du justere innstillinger på enhetene ved hjelp av Victron-programvare som VictronConnect. For eksempel kan du endre ladekurver på en MPPT-laderegulator eller kalibrere en batterimonitor.
3. Kostnadseffektiv og enkel tilkobling
   VE.Direct er laget for mindre komplekse systemer og gir en rimelig og lett tilgjengelig metode for dataoverføring uten å kreve avanserte kabler eller oppsett.
4. Dataoverføring til tredjeparts enheter
   VE.Direct kan også brukes til å koble Victron-enheter til tredjeparts systemer via en adapter (f.eks. VE.Direct til USB eller Bluetooth-adapter).

VE.Direct typiske bruksområder:

• Batterimonitoring: Forbindelse til BMV-serien av batterimonitorer for sanntidsovervåking av batteristatus og historiske data.
• Solcelleovervåking: Tilkobling til Victron MPPT-solcelleregulatorer for å se produksjonsdata, justere innstillinger og oppdatere firmware.
• Energilagringssystemer: Koble små off-grid- eller backup-systemer til en GX-enhet eller en datamaskin for enkel administrasjon.

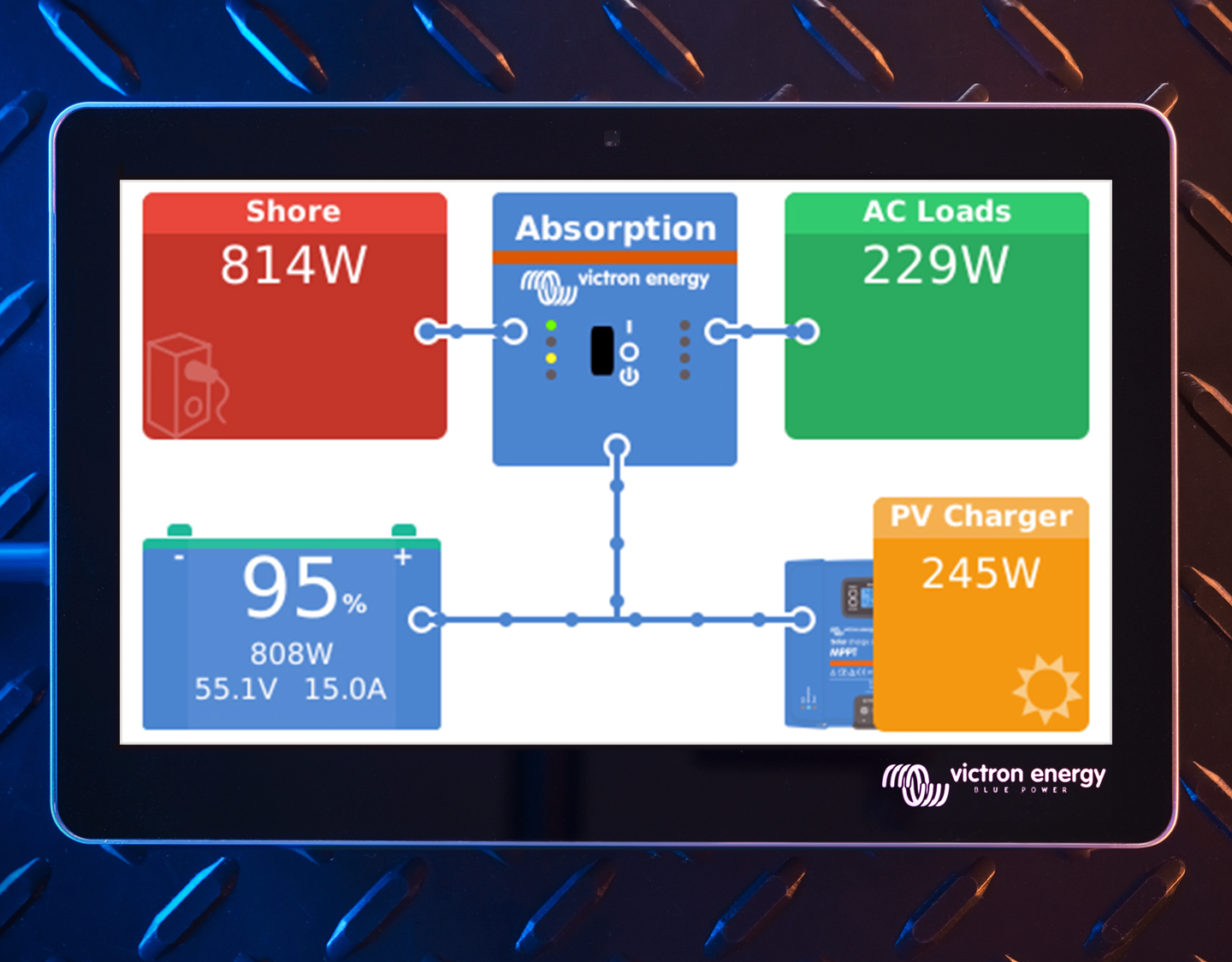

Victron GX Touch 50 er den intuitive berøringsskjermen som gir deg direkte tilgang til all informasjon fra systemet – koblet via VE.Direct, VE.Bus og VE.Can gjennom Cerbo GX.

VE.Direct kabler og tilkoblinger:

VE.Direct bruker en dedikert 4-pins kabel som er mindre og mer kompakt enn RJ45-kablene som brukes for VE.Bus og VE.Can.
VE.Direct er designet for lavt datavolum og fungerer med en hastighet på opptil 19.200 baud, noe som er tilstrekkelig for de fleste småskala overvåkingsbehov.
Kompatible adaptere:

• VE.Direct til USB: For tilkobling til PC.
• VE.Direct til Bluetooth Smart Dongle: For trådløs forbindelse til smarttelefoner eller nettbrett via VictronConnect-appen.


VE.Bus

VE.Bus-porten på Victron-produkter er en dedikert kommunikasjonsport som brukes til å koble og synkronisere flere Victron-enheter i et system. Den er en del av Victrons interne kommunikasjonssystem og brukes primært i kombinasjon med produkter som omformere (invertere), lader/inverter-kombinasjoner og enkelte ladere.

Her er de viktigste funksjonene til VE.Bus - porten:

1. Systemintegrasjon
   VE.Bus lar flere Victron-enheter arbeide sammen som en helhet. For eksempel kan flere invertere parallellkobles for høyere kapasitet, eller konfigureres til 3-fasesystemer.
2. Overvåking og kontroll
   Via VE.Bus kan enhetene kobles til Victron GX-enheter (som Cerbo GX eller Color Control GX) for overvåking og styring. Dette gir deg tilgang til sanntidsdata, fjernstyring og systemdiagnostikk via Victron VRM-portalen.
3. Synkronisering
   Enhetene deler informasjon via VE.Bus for å koordinere funksjoner som ladekontroll, lastbalansering og sømløs overgang mellom nettstrøm og batteridrift.
4. Firmwareoppdateringer og konfigurasjon
   VE.Bus brukes også til å oppdatere firmware eller konfigurere produkter med Victron-programvare, som VEConfigure.

VE.Bus typiske bruksområder:

• Off-grid systemer: VE.Bus brukes til å koble sammen flere MultiPlus- eller Quattro-invertere i hytter, eller mobile løsninger der det ikke finnes tilkobling til strømnettet.
• 3-fase og parallelle oppsett: I større installasjoner kan flere invertere konfigureres i 3-fase eller parallellmodus for å øke kapasitet og sikre balansert lastfordeling.
• UPS-systemer: VE.Bus muliggjør sømløs overgang mellom strømnettet og batteridrift, noe som er ideelt i nødkraftsystemer (UPS) der kontinuerlig strømforsyning er kritisk.
• Maritime og mobile installasjoner: Brukes i båter, bobiler og ekspedisjonskjøretøy hvor det er behov for fleksibel strømstyring og samspill mellom lading, inverter og batteri.
• Hybrid energisystemer: Systemer som kombinerer sol, batteri og nettstrøm – der automatisk styring og lastprioritering er viktig for optimal drift og energibesparelse.

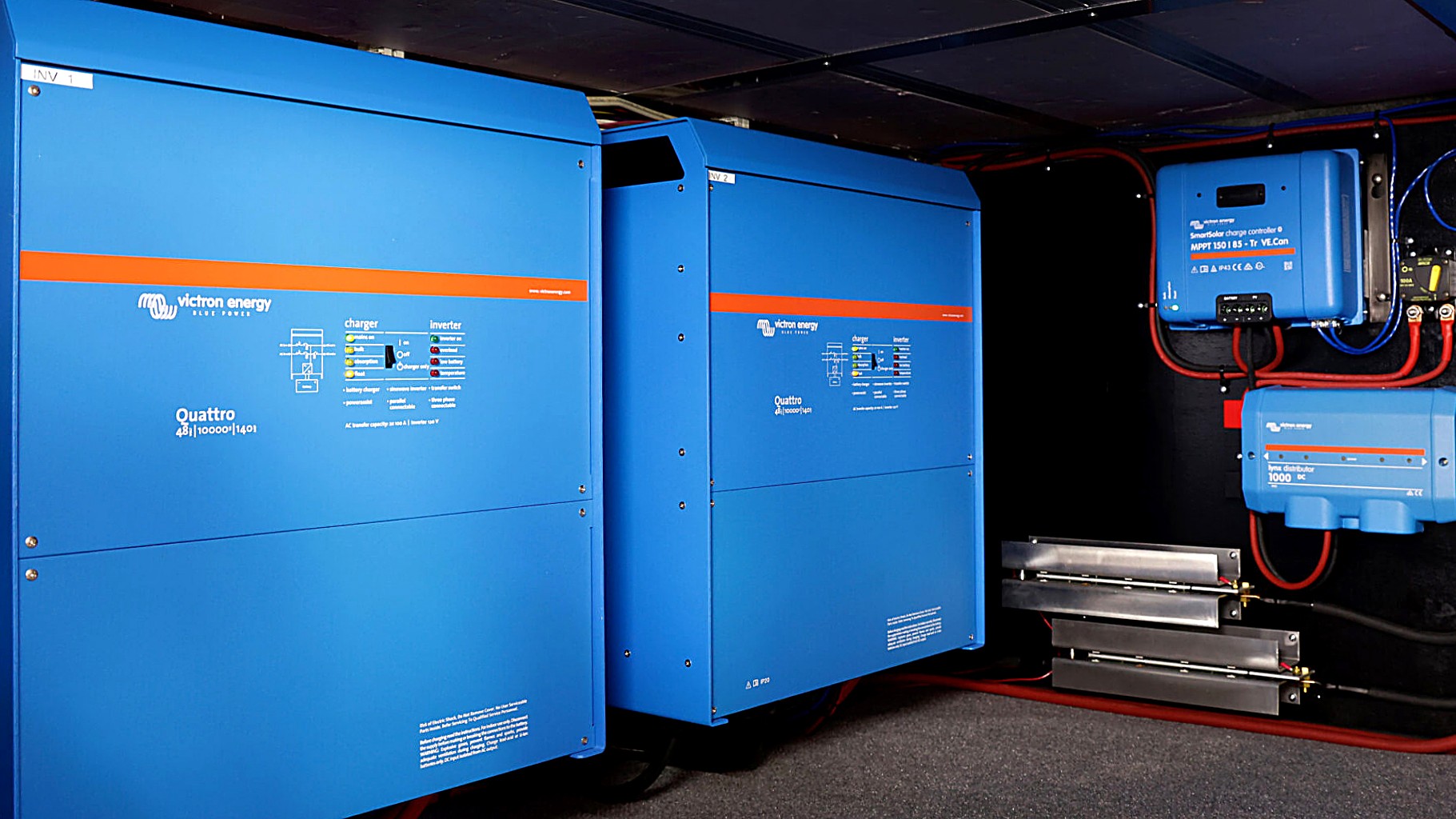

Victron Quattro er en kraftig inverter/lader som kobles via VE.Bus for å muliggjøre parallell- og 3-fase-oppsett, og fungerer sømløst med resten av systemet gjennom Cerbo GX.

VE.Bus kabler og tilkoblinger:

VE.Bus bruker RJ45-kabler (standard nettverkskabler), men det er viktig å merke seg at de ikke skal kobles til vanlige nettverksporter. De er kun kompatible med Victron-enheter.
Hvis du skal sette opp et Victron-system, er det lurt å følge produsentens anbefalinger for kabler, tilkoblinger og systemdesign. VE.Bus-porten sikrer pålitelig og fleksibel kommunikasjon mellom enhetene for optimal ytelse i ditt energisystem.

VE.Can

VE.Can-porten på Victron-produkter er en spesialisert kommunikasjonsport som brukes til å koble sammen enheter som støtter CAN-buss-protokollen (Controller Area Network). Den brukes ofte i større og mer avanserte systemer for å sikre pålitelig kommunikasjon mellom Victron-enheter og andre kompatible enheter i et energisystem.

Her er de viktigste funksjonene til VE.Can - porten:

1. Kommunikasjon i store systemer
   VE.Can brukes i større systemer der flere enheter må dele informasjon raskt og pålitelig, som i komplekse solenergisystemer, hybridløsninger eller marine installasjoner.
2. Forbindelse til GX-enheter
   VE.Can brukes ofte til å koble Victron GX-enheter (f.eks. Cerbo GX) til produkter som Victron SmartSolar MPPT-ladere, batterimonitorer og andre systemkomponenter. Dette gjør det mulig å overvåke og styre systemet via Victrons VRM-portal.
3. Støtte for avansert datautveksling
   VE.Can muliggjør en mer robust og detaljert utveksling av data mellom enheter, noe som er spesielt nyttig i applikasjoner som krever sanntidsoppdateringer og høy nøyaktighet.
4. Integrasjon med tredjepartsutstyr
   Siden VE.Can er basert på CAN-buss-protokollen, kan den også brukes til å integrere Victron-enheter med tredjeparts CAN-buss-kompatible produkter, som spesialiserte batterisystemer og BMS (Battery Management Systems).

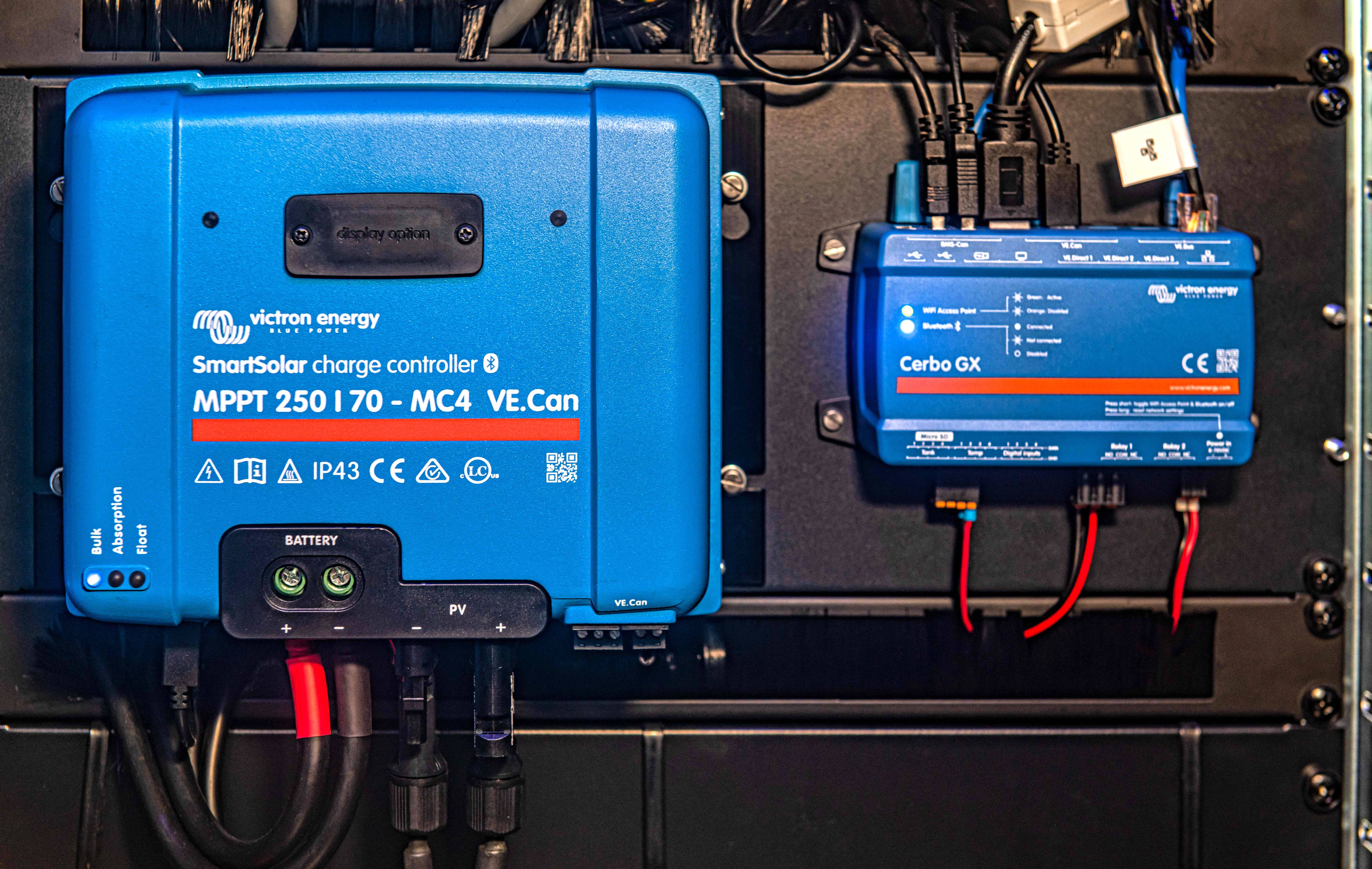

Victron SmartSolar MPPT er en solcelleregulator som optimaliserer ladingen fra solcellepanelene og kommuniserer med systemet via VE.Direct eller VE.Can for effektiv energistyring.

VE.Can typiske bruksområder:

• Solcelleanlegg: Koble flere MPPT-ladere i parallelle systemer og synkronisere ytelsen.
• Batteriintegrasjon: Kommunikasjon med lithium-batterisystemer som krever CAN-buss, inkludert BMS-styring.
• Maritime løsninger: Styring av komplekse strømsystemer om bord i båter og yachter.
• Industrielle systemer: Kontroll og overvåking i off-grid eller backup-systemer.

VE.Can kabler og tilkoblinger:

VE.Can bruker standard RJ45-kontakter (samme type som nettverkskabler), men fungerer med CAN-buss-protokoll, ikke Ethernet.
Når du setter opp et VE.Can-nettverk, må du bruke terminatorer (avslutningsmotstander) i begge ender av CAN-buss-nettverket for å sikre stabil kommunikasjon.
VE.Can-porten finnes på utstyr som Victron SmartSolar MPPT-ladere, Lynx Shunt VE.Can og BMS-enheter.

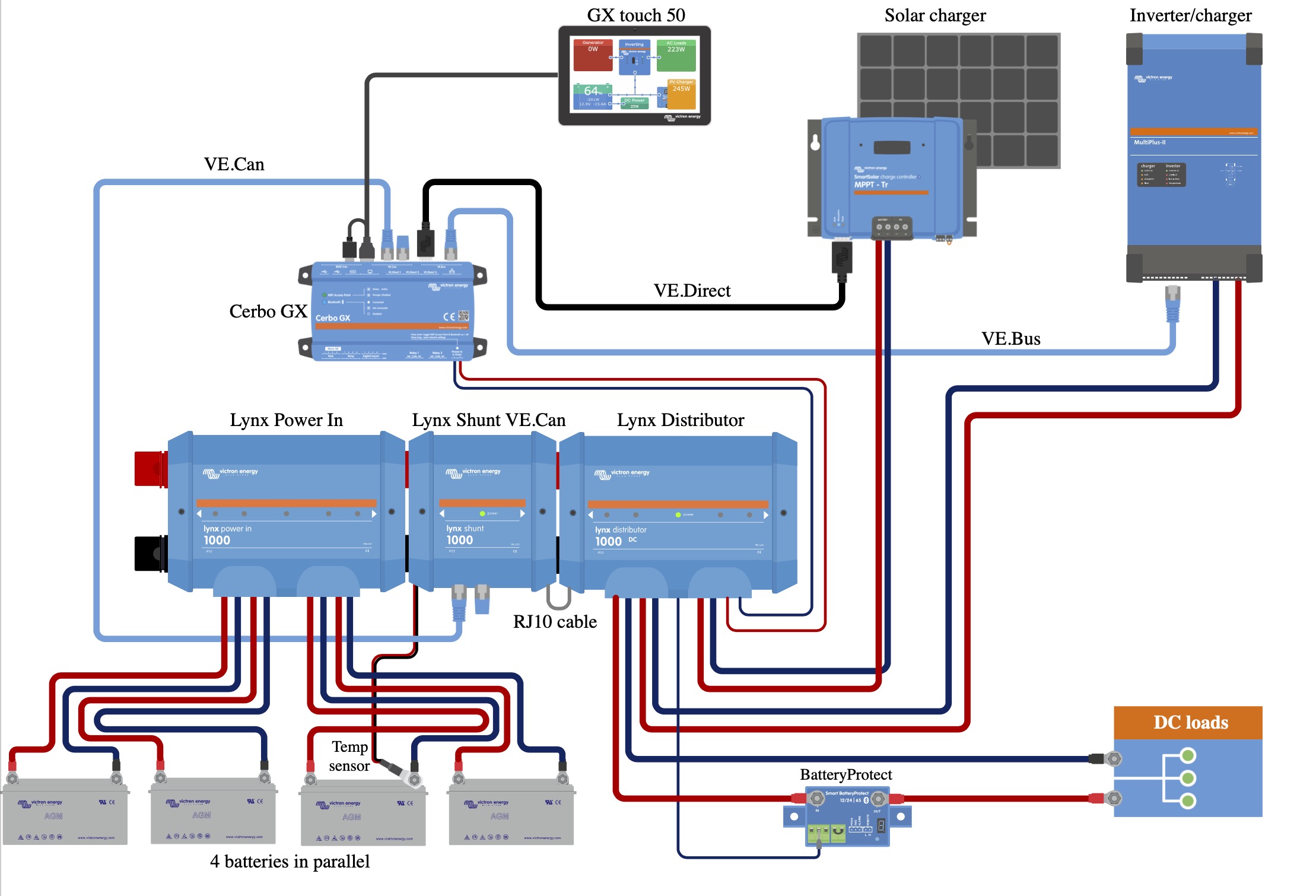

Victron-energianlegg med VE.Direct, VE.Bus og VE.Can


Illustrasjonen viser et komplett Victron-energianlegg med solcellelading, batteribank, inverter/lader og overvåkningssystem. Systemet bruker VE.Direct, VE.Bus og VE.Can for å koble sammen komponentene og sikre sømløs kommunikasjon via Cerbo GX og GX Touch-skjerm.

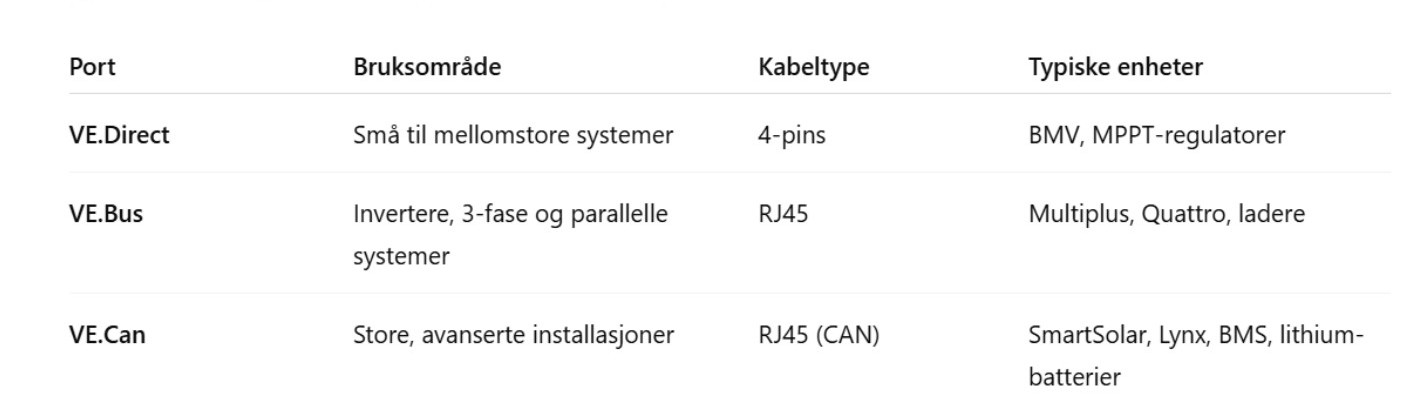

VE.Direct vs. VE.Can og VE.Bus

• VE.Direct: Brukes til mindre systemer og individuelle enheter som batterimonitorer og MPPT-kontrollere. Kostnadseffektivt og enkelt.
• VE.Bus: For koordinering mellom invertere og ladere i mer komplekse systemer.
• VE.Can: For avanserte systemer med høy dataoverføringshastighet, typisk i store energisystemer eller marine installasjoner.

VE.Direct-porten gir enkel tilgang til overvåking og kontroll av Victron-produkter, ideell for små til mellomstore energisystemer. Den er brukervennlig, kostnadseffektiv og gjør det enkelt å holde kontroll på systemytelsen, enten via en datamaskin, GX-enhet eller mobilapp.

VE.Bus-porten gir mulighet for sømløs kommunikasjon mellom invertere og ladere i større Victron-systemer. Den sørger for synkronisering, lastdeling og koordinering av flere enheter, og er dermed avgjørende i installasjoner som krever høy driftssikkerhet og effektiv energistyring – for eksempel i off-grid anlegg, marine miljøer og industrielle løsninger.

VE.Can-porten gir fleksibilitet og pålitelighet i moderne energisystemer og er et essensielt verktøy for avanserte installasjoner som krever presis overvåking og integrasjon av flere komponenter.

Oppsummering – Hvilken port skal du velge?

Ved å bruke riktig tilkoblingsport for ditt Victron-oppsett, sikrer du effektiv kommunikasjon, enklere konfigurasjon og maksimal driftssikkerhet – uansett systemets størrelse.
