Hvordan beregner jeg kabeltverrsnittet på kabelen?

En enkel tommelfingerregel for beregning og dimensjonering av kabeltverrsnitt er gjerne at om strømmen er mellom 8 og 10 ampere (A) trenger du et tverrsnitt på 1mm2 for hver løpemeter. 10 meter avstand betyr 2 x 10 mm2 tverrsnitt.

I alle kabelstrekk oppstår spenning og effekt tap. Hvor stort dette er avhenger av lengden på kabelen og hvor mye strøm i ampere som går gjennom kabelen. For mye utstyr er det viktig at spenningen ikke blir for lav for at det skal fungere. Skal du lede strøm fra et solcellepanel til et batteri er det synd å miste effekt bare på grunn av tynne kabler.

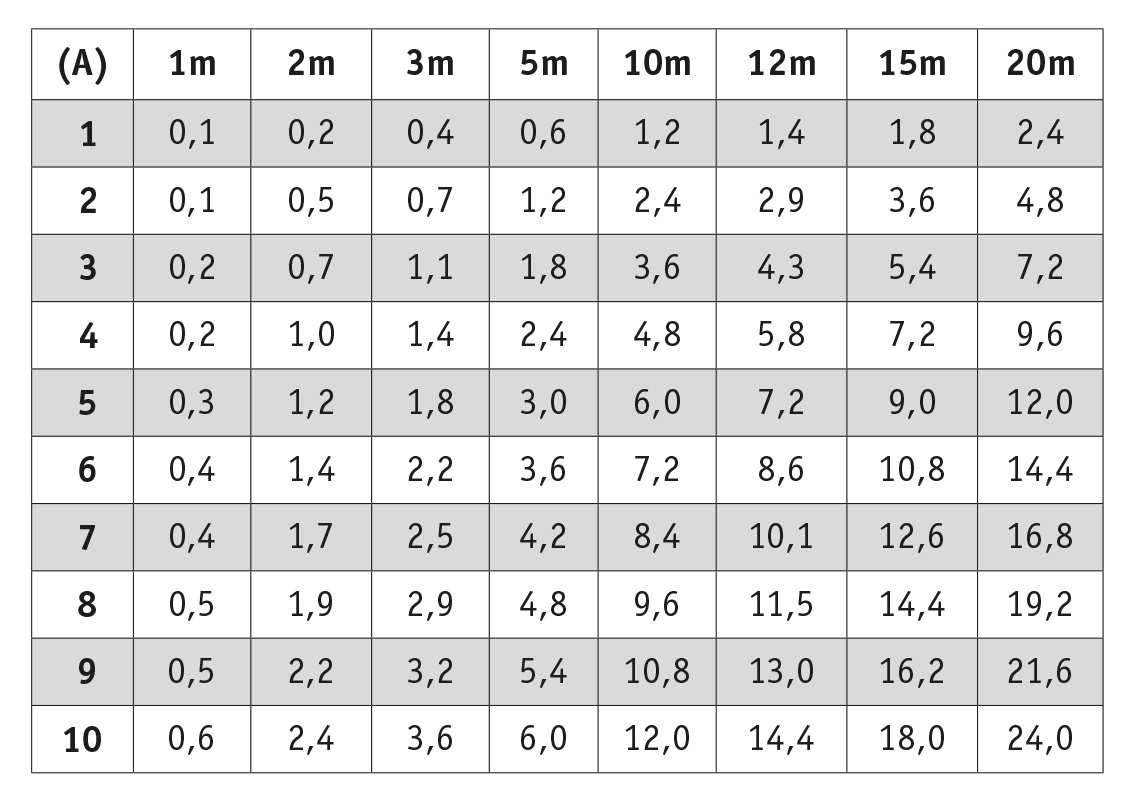

For en mer nøyaktig beregning kan du benytte tabellen under til å beregne tverrsnittet. Tabellen gir 2,5 % effekt og spenningstap. Om du halverer tverrsnittet dobles tapet til 5%.

Eksempel: Et 80 watt solcellepanel vil maksimalt lade med 5 ampere. Er avstanden inn til regulator 10 meter, må kabelen ha et tverrsnitt på 6 mm2.
